Како може ултра прецизните линеарни водичи да ја подобрат точноста, стабилноста и доверливоста во модерните системи за движење

Резиме на написот: Ултра прецизни линеарни водичисе од суштинско значење за системи за движење кои бараат исклучително прецизно позиционирање, непречено патување, висока цврстина и долгорочна повторливост. Од полупроводничка опрема и прецизни машински алати до роботика и медицински уреди, вистинскиот линеарен водич може директно да влијае на квалитетот на обработката, стабилноста на опремата и оперативните трошоци. Оваа статија објаснува како функционираат ултра-прецизните водичи, кои спецификации се најважни, како се споредуваат прецизните оценки и што треба да земат предвид купувачите при изборот на сигурно решение од професионален производител, како на пр.Маиту.

Содржина

• Зошто се важни ултра прецизните линеарни водичи?
• Кои технички карактеристики го дефинираат линеарен водич со високи перформанси?
• Како прецизните оценки и толеранциите влијаат на перформансите?
• Кои материјали и површински третмани поддржуваат долгорочна точност?
• Каде најчесто се користат ултра-прецизни линеарни водичи?
• Како треба да го изберете вистинскиот линеарен водич?
• Каква контрола на квалитетот треба да очекуваат купувачите?
• Најчесто поставувани прашања
• Завршни мисли

Зошто се важни ултра прецизните линеарни водичи?

Во современата автоматизација, линеарното движење повеќе не е едноставно преместување на компонентата од точката А до точката Б. Производството на полупроводници, прецизната проверка, CNC обработката, роботиката и медицинската опрема често бараат повторливо движење со исклучително мали отстапувања. Во овие апликации, дури и неколку микрометри геометриска грешка може да влијае на квалитетот на производот, точноста на склопувањето или резултатите од мерењето.

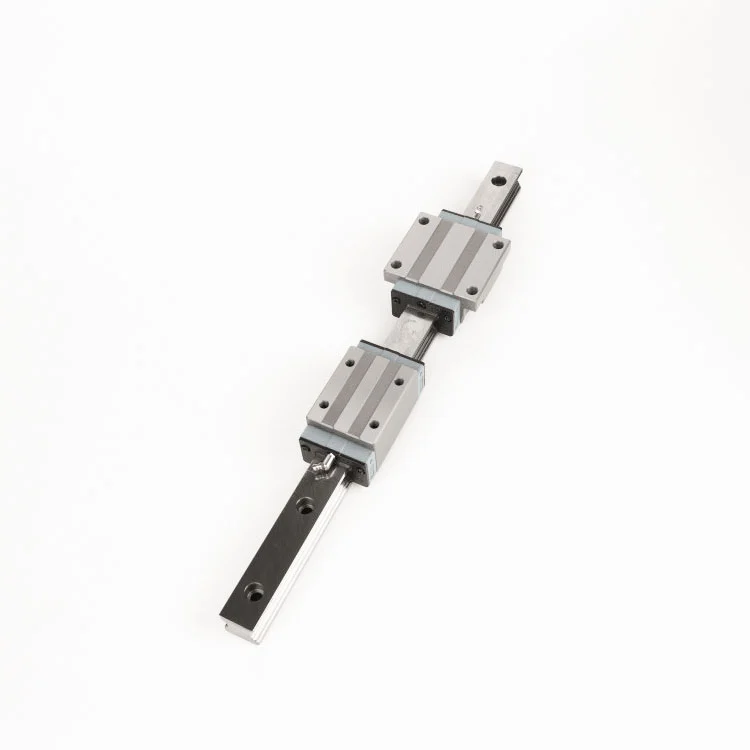

Ултра прецизните линеарни водичи обезбедуваат интерфејс со контролирано движење на тркалање помеѓу водечката шина и вагонот. Нивната оптимизирана геометрија на патеката, внимателно заземјените површини за монтирање и контролираните производствени толеранции помагаат да се минимизираат несаканите вибрации, варијациите на положбата и механичката игра.

Маиту развива производи за линеарно движење за тешки индустриски апликации и има повеќе од 12 години искуство во производство на прецизни компоненти и сродни решенија. Неговите ултра прецизни водичи се дизајнирани околу ригидноста, димензионалната конзистентност, перформансите на оптоварување и долгорочната сигурност, што ги прави погодни за системи каде што обичните линеарни водилки можеби не обезбедуваат доволна точност.

Вредноста на ултра-прецизниот водич затоа не е ограничена на неговата димензионална толеранција. Тоа е комбинација на геометриска точност, својства на материјалот, однесување пред оптоварување, квалитет на инсталација, подмачкување, запечатување и проверка на квалитетот што ги одредува перформансите на движењето во реалниот свет.

Кои технички карактеристики го дефинираат линеарен водич со високи перформанси?

Прецизниот линеарен водич треба да се оценува како комплетна компонента за движење наместо со единечен број за точност. Неколку технички карактеристики работат заедно за да ги одредат неговите перформанси.

Контакт со четири точки и дистрибуција на оптоварување

Оптимизираната структура на патеката може да ги распредели применетите оптоварувања низ повеќе точки за контакт. Ова му помага на водичот поефикасно да се справува со радијалните сили, страничните сили и моменталните оптоварувања, особено кај опремата со повеќе оски.

Прецизно-земјени површини

Патеките за копно и монтажните површини придонесуваат за помазно патување со вагонот и подобрена димензионална конзистентност. Maitu ги специфицира земјените патеки со завршна површина од приближно Ra 0,4–0,8 μm за својата ултра прецизна серија.

Висока ригидност

Ригидноста станува особено важна кога водичот поддржува тешки алатки, сили за сечење, модули за проверка или механизми со повеќе оски. Цврстата водилка може да помогне да се намали деформацијата и да се одржи стабилноста на положбата при работни оптоварувања.

Сигурно запечатување и подмачкување

Контаминацијата е голема грижа во системите за линеарно движење. Интегрираните заптивки со повеќе лавиринти можат да помогнат да се спречат загадувачите да стигнат до тркалачките елементи и патеките. Изборните решенија за подмачкување можат дополнително да ги намалат барањата за одржување за време на продолжената работа.

• Стабилно и мазно линеарно движење
• Способност за големо оптоварување и моментално оптоварување
• Намалени вибрации за време на патувањето
• Контролирана точност на монтирање и работа
• Заштита од прашина и надворешни загадувачи
• Подолги интервали за одржување кога се правилно подмачкани

Како прецизните оценки и толеранциите влијаат на перформансите?

Прецизното одделение одредува колку строго се контролираат критичните димензии и геометриските карактеристики. За апликации кои вклучуваат повеќе паралелни шини или координирани оски, конзистентноста помеѓу водичите е особено важна затоа што малите димензионални разлики може да се акумулираат за време на инсталацијата и работата.

На пример, податоците за производството на Maitu обезбедуваат неколку прецизни оценки, вклучувајќи N, H, P, SP и UP. Класата UP ја претставува категоријата со најголема прецизност во наведениот опсег.

Забелешка: Прикажаните вредности се производствени параметри за дозволеното височина и ширина (△В и △Ш) и треба да се оценат заедно со конфигурацијата на водичот и барањата за примена.

За системи кои бараат синхронизирано движење, изборот на повисока прецизност може да обезбеди поголема конзистентност на димензиите. Сепак, највисоката оценка не е автоматски најдобриот избор за секоја машина. Купувачите треба да ја балансираат потребната точност, оптоварувањето, должината на шината, условите за инсталација, работната средина и вкупните трошоци на проектот.

Кои материјали и површински третмани поддржуваат долгорочна точност?

Изборот на материјал директно влијае на цврстината, отпорноста на абење, стабилноста на димензиите и работниот век. Високо јаглеродниот челик со хром, како што е материјалот еквивалентен на SUJ2, е широко користен за компоненти со валачки контакт, бидејќи може да постигне висока цврстина по соодветна термичка обработка.

Ултра-прецизните линеарни водилки на Maitu користат челик со високо јаглероден хром, со одредена цврстина од приближно 58–62 HRC. Патеките за прецизно заземјување и контролираната термичка обработка помагаат да се создаде стабилна контактна површина за континуирано работење.

Во зависност од околината на апликацијата, може да се разгледаат и површинските третмани. Црниот оксид и облогата со никел без електроника може да обезбеди дополнителна заштита на површината и може да биде корисна кога отпорноста на корозија или издржливоста на животната средина е важна грижа.

• Основен материјал:Високо јаглероден хромиран челик
• Цврстина:Приближно 58–62 HRC
• Финиш на тркачката патека:Приближно Ra 0,4-0,8 μm
• Изборна заштита:Позлата со црн оксид или никел без електроника

Каде најчесто се користат ултра-прецизни линеарни водичи?

Колку се построги барањата за движење, толку е поголема потенцијалната вредност на водилка со висока прецизност. Овие компоненти се особено релевантни кога опремата мора да одржува повторливо позиционирање додека ракува со континуирано движење или надворешни оптоварувања.

Полупроводничка опрема

Опремата за ракување, проверка, издавање и пакување на нафора може да бара високо контролирано движење. Стабилното линеарно водење им помага на системите за позиционирање да одржуваат повторливост и да ги намалат несаканите вибрации.

Прецизни машински алати

ЦПУ и другата опрема за обработка со висока прецизност зависат од компонентите на крутото движење за да се поддржи прецизноста на сечењето и повторливото позиционирање на алатот.

Индустриска роботика

Линеарните оски што се користат со роботски системи може да доживеат променливи оптоварувања и сложени модели на движење. Силниот капацитет на моментално оптоварување може да помогне во одржувањето на стабилноста во конфигурациите со повеќе оски.

Прецизни мерни инструменти

Мерната опрема е особено чувствителна на механички отстапувања. Непреченото движење и контролираните геометриски толеранции можат да помогнат во намалувањето на механичките извори на мерна грешка.

Медицинска опрема

Медицинското производство и прецизните инструменти често бараат сигурно позиционирање, контролирано движење и соодветна заштита на површината. Изборот на водичот треба да ги земе предвид и механичките перформанси и барањата за животната средина.

Како треба да го изберете вистинскиот линеарен водич?

Изборот на водич заснован само на неговата рекламирана класа на прецизност може да доведе до несоодветен дизајн. Подобар пристап е да се оцени целосната работна средина и механичките барања.

1. Одредете ја потребната точност на позиционирање:Дефинирајте ја целната точност, повторливост и дозволеното геометриско отстапување.
2. Пресметајте статички и динамички оптоварувања:Размислете за носивост, забрзување, сила на сечење, моментални оптоварувања и дистрибуција на оптоварување.
3. Проверете ја должината на шината:Подолгите шини може да имаат различни барања за толеранција, така што должината и степенот на прецизност треба да се проценат заедно.
4. Оценете ги условите на животната средина:Размислете за прашина, влажност, температура, корозивни материи и барања за чиста просторија.
5. Изберете соодветно подмачкување:Правилното подмачкување е од суштинско значење за намалување на триењето и поддршка на постојаните перформанси на тркалање.
6. Потврдете ја точноста на инсталацијата:Дури и многу прецизен водич не може да компензира за неправилно обработена или лошо усогласена површина за монтирање.
7. Побарајте инспекциска документација:Извештаите за технички преглед обезбедуваат корисен доказ дека испорачаните компоненти ги исполнуваат договорените спецификации.

За проекти со тешки барања, инженерите треба да ја разгледаат и конфигурацијата на вагонот, претходно оптоварувањето, методот на монтирање, паралелизмот на шините, интеракцијата на погонскиот систем и очекуваниот сервисен циклус пред да ја финализираат спецификацијата.

Каква контрола на квалитетот треба да очекуваат купувачите?

Прецизните компоненти бараат мерлива контрола на квалитетот наместо само визуелна инспекција. Професионален добавувач треба да има процеси кои опфаќаат суровини, термичка обработка, мелење, верификација на димензиите, перформанси и финална проверка.

Маиту наведува дека неговиот производствен процес користи квалитетна следливост базирана на ERP од складирање на високо-јаглероден хром челик преку термичка обработка, прецизно мелење и финална проверка. Неговите водичи исто така се подложени на проекција на профилот, евалуација на бучавата и верификација на оптоварување, со документација за инспекција обезбедена за нарачки.

Овој пристап е важен за OEM и инженерските тимови бидејќи податоците од инспекцијата што може да се следат може да поддржат дојдовна контрола на квалитетот, проектна документација и долгорочни одлуки за одржување.

Маиту, исто така, известува за повеќе од 16.000 спецификации на прецизни оловни завртки и линеарни компоненти развиени од почетокот на неговата работа во Сужоу, заедно со искуството што опслужува повеќе од 5.000 глобални клиенти. Нејзините производствени ресурси вклучуваат капацитети во Сужоу и Донгуан, поддржувајќи ги и барањата за мали количини и поголемите нарачки за производство.

Најчесто поставувани прашања

Што се ултра прецизни линеарни водичи?

Ултра прецизните линеарни водичи се компоненти за линеарно движење со висока прецизност дизајнирани за апликации кои бараат контролирано позиционирање, непречено патување, висока цврстина и постојани геометриски толеранции. Тие најчесто се користат во полупроводничка опрема, прецизни машински алати, роботика, мерна опрема и медицинско производство.

Што ги прави линеарните водичи од UP-одделение различни од стандардните оценки?

Водичите од UP-одделение се произведуваат со построги димензионални додатоци од стандардните оценки. На пример, наведените производни параметри на Maitu покажуваат △H и △W додаток од 2 μm за шини од UP-одделение со должина до 500 mm. Вистинската соодветност на одделение зависи од комплетниот дизајн на машината и потребната точност.

Кој материјал најчесто се користи за високопрецизни линеарни водилки?

Високо јаглероден хромиран челик најчесто се избира за барања за линеарно движење бидејќи може да постигне висока цврстина и отпорност на абење по термичка обработка. Maitu специфицира материјал еквивалент на SUJ2 со приближно 58–62 HRC цврстина за неговата ултра прецизна серија.

Како може да се подобри работниот век на линеарни водич?

Правилната инсталација, соодветното претходно оптоварување, соодветното подмачкување, контролата на контаминацијата, правилната распределба на товарот и редовната проверка придонесуваат за работниот век. Запечатените водичи и соодветните површински третмани можат да обезбедат дополнителна заштита во предизвикувачки работни средини.

Дали ултра-прецизните водичи се погодни за апликации за чиста просторија или полупроводници?

Тие можат да бидат соодветни кога барањата за конфигурација на водич, подмачкување, запечатување, површинска обработка и чистота се правилно усогласени со апликацијата. За чувствителни средини, купувачите треба да разговараат за барањата за материјал, облога, подмачкување, контрола на честички и инспекција со добавувачот пред да нарачаат.

Завршни мисли

Ултра прецизните линеарни водичи играат клучна улога во апликациите каде што точноста на движењето, цврстината, повторливоста и доверливоста директно влијаат на перформансите на опремата. Изборот на вистинското решение бара повеќе од споредување номинални прецизни оценки. Квалитетот на материјалот, завршетокот на патеката, дистрибуцијата на товарот, запечатувањето, подмачкувањето, условите за инсталација, процедурите за инспекција и барањата за примена треба да се земат заедно.

Со повеќе од 12 години искуство во технологијата за прецизно линеарно движење, широко портфолио на производи, детални производствени параметри и процеси за контрола на квалитетот што може да се следат, Maitu обезбедува решенија за линеарни водич за тешки индустриски апликации. Ако ги оценувате упатствата за CNC опрема, полупроводнички машини, роботика, прецизно мерење или медицинско производство, дознајте повеќе за Ultra Precision Linear Guides иконтактирајте со насда разговарате за вашата точност, оптоварување, должина на шината, еколошки и барања за прилагодување.
