Како топчестиот шраф ја подобрува прецизноста во CNC машините и системите за автоматизација?

За CNC машините и автоматските системи, каде што повторливоста и цврстината ги диктираат перформансите, топчестиот шраф е неоспорен камен-темелник на прецизната контрола на движењето. За разлика од традиционалните оловни завртки кои се потпираат на лизгачко триење, топчестиот шраф користи челични топчиња што кружат за да го минимизираат триењето и да ги елиминираат реакциите. Овој основен дизајн им овозможува на модерната CNC опрема да постигне толеранции за позиционирање во микрони, овозможувајќи им на индустриите од воздушната до производството на медицински уреди да ги поместат границите на она што е можно. Во неговото јадро, топчестиот шраф го трансформира ротационото движење во линеарно движење со исклучителна ефикасност, директно преточувајќи го вртежниот момент на моторот во непречено, предвидливо движење - суштински услов за секој екосистем за автоматизација кој бара повторливост под микрофон.

Но, како точно топчестата завртка ја издигнува прецизноста на такви нивоа? Одговорот лежи во комбинација на механичка архитектура, инженерство пред оптоварување и термичка стабилност. Со распределување на товарот преку тркалачките елементи наместо лизгачките површини, топчестиот шраф драстично ги намалува загубите од триење и создавањето топлина, два основни непријатели на прецизноста во обработката. Понатаму, преку приспособливите механизми за претходно оптоварување, повратниот удар - инхерентната игра помеѓу механичките компоненти - практично се елиминира, обезбедувајќи дека промените во насоката се случуваат моментално без изгубено движење. За системи за автоматизација кои се справуваат со сложени операции со избор и место или CNC обработка со пет оски, ова значи построги толеранции, врвни завршетоци на површините и продолжен век на траење на алатот. Suzhou Maitu Screw Rod Manufacturing Co., Ltd. посвети повеќе од две децении на совладување на овие нијанси, произведувајќи топчести завртки кои поставуваат мерила за прецизност во современите фабрики ширум светот. Во оваа статија, ќе ги расееме техничките параметри, инженерските принципи и практичните придобивки кои потврдуваат зошто топчестиот шраф останува незаменлив во индустриите со прецизност.

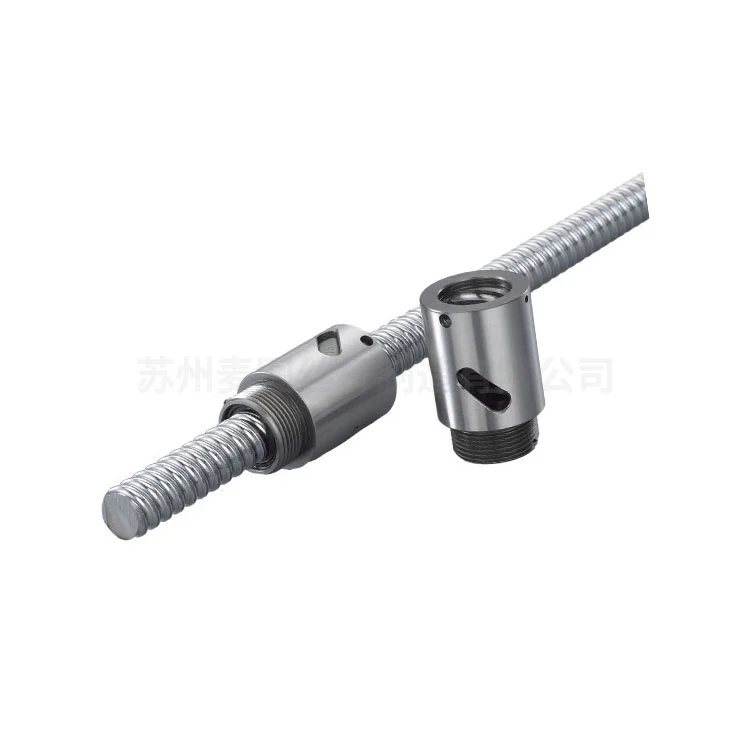

Кои критични карактеристики на дизајнот ја прават топчестата завртка неопходна за високопрецизна CNC обработка?

Современиот центар за обработка на CNC работи на милост и немилост на неговите линеарни погонски компоненти. Кога се оценува зошто топчестиот шраф е златен стандард, мора да се испитаат архитектонските карактеристики што го одделуваат од конвенционалните склопови за завртки. Нашата фабрика,Suzhou Maitu Screw Rod Manufacturing Co., Ltd., инженери секоја топка завртка со холистички пристап кон геометриската точност, науката за материјалите и распределбата на оптоварувањето. Подолу се прикажани основните атрибути на дизајнот што ја поткрепуваат супериорната прецизност.

• Рециркулирачки топчести лежишта:За разлика од лизгачкиот контакт кај шрафовите со акме, топчестиот шраф користи стврднати челични топки кои се тркалаат во патеката. Ова дејство на тркалање го намалува коефициентот на триење до 0,005, овозможувајќи помазно движење и намалувајќи го вртежниот момент потребен од серво моторите. Пониското триење, исто така, го минимизира создавањето на топлина, што е критично бидејќи термичкото проширување може да предизвика грешки во позиционирањето до 10 микрони по Целзиусов степен на метар.

• Висока прецизност на потенцијалот (JIS C0-C5 оценки):Прецизните топчести завртки од нашата фабрика постигнуваат точност на олово до степен C0, што значи дека отстапувањето е ограничено на ±3 микрони на 300 mm. Ова ниво на точност осигурува дека програмираните патеки на алатот прецизно кореспондираат со вистинското движење, што е од суштинско значење за контурирање на сложени воздушни компоненти или калапи за микроелектроника.

• Оптимизирани системи за циркулација на топката:Внатрешните дефлектори или системи за враќање на цевки обезбедуваат непречено кружење на топката без вибрации или бучава. Нашите сопствени дизајни на дефлектор го намалуваат пулсирањето, што директно се преведува на постојани стапки на напојување и ја елиминира ознаката на обработените површини.

• Висока аксијална ригидност:Со комбинирање на големи дијаметри на завртките со претходно наполнети склопови на навртки, топчестиот шраф нуди аксијална цврстина до 500 N/µm. Оваа вкочанетост го спречува отклонувањето под силите на сечење, одржувајќи ја положбата на алатот дури и при тешки глодања.

• Прилагодливи механизми за претходно вчитување:Методите со претходно оптоварување со двојни навртки или предоптоварување со преголеми топчиња ни овозможуваат фино да го прилагодиме повратниот удар на нула. За CNC апликации за кои е потребна двонасочна точност на позиционирање, оваа функција не може да се преговара.

Во Maitu Screw Rod, нашиот производствен протокол се придржува до портите со строг квалитет. Користиме индукциски стврднати осовини за завртки со цврстина од HRC 58-62 и прецизни патеки за мелење за да обезбедиме отпорност на абење во текот на милиони циклуси. Покрај тоа, нашата дизајнерска филозофија вклучува анализа на конечни елементи за да се оптимизираат соодносите на теренот и дијаметарот на топката, максимизирајќи ја брзината и прецизноста. За системи за автоматизација кои работат 24/7, комбинацијата на овие карактеристики на дизајнот осигурува дека топчестиот шраф ја одржува својата почетна точност со години, намалувајќи го времето на прекалибрација. На крајот на краиштата, критичните карактеристики на дизајнот трансформираат едноставна механичка компонента во прецизен овозможувач што ја дефинира способноста на секоја CNC машина или автоматизирана склопувачка линија.

Кога нашите инженери развиваат прилагодена топка завртка за клиент, тие се фокусираат на три столба: стандардизација на прецизноста на олово, управување со термичка стабилност и конзистентност пред оптоварување. Со интегрирање на овие столбови, гарантираме дека системот за линеарно движење реагира моментално на контролните сигнали - задолжителен услов за центрите за обработка со голема брзина и автоматизацијата на полупроводниците. Во нашето 20-годишно искуство во индустријата, забележавме дека дизајнерските карактеристики на топчестиот шраф директно корелираат со остварливите вредности на Cpk во опкружувањата за масовно производство, потврдувајќи зошто тој останува врвен избор за апликации кои се критични за мисијата.

Зошто топчестата завртка ги надминува традиционалните водечки завртки во системите за автоматизација?

Системите за автоматизација - почнувајќи од роботски раце до единици за собирање и поставување - бараат постојано движење без триење со минимално одржување. Традиционалните оловни завртки (акми или трапезоидни) се потпираат на лизгачко триење помеѓу завртката и навртката, што воведува однесување при лизгање и брзо абење. Спротивно на тоа, топчестата завртка фундаментално ја редефинира оперативната ефикасност. Цртајќи од децениската производствена експертиза во нашата фабрика, ги составивме дефинитивните причини зошто топчестата завртка доминира во автоматизираните средини.

• Ефикасност на триење и потрошувачка на енергија:Типична завртка со олово работи со ефикасност околу 20-40%, додека топчестата завртка постигнува 90% или поголема ефикасност. За системи за автоматизација со повеќе оски, оваа ефикасност ги намалува барањата за големина на моторот, ги намалува трошоците за енергија и го намалува термичкото оптоварување на контролорите.

• Феномен на лизгање со нула стап:Лизгачкото триење генерира статичко триење кое мора да се надмине пред да започне движењето, предизвикувајќи откачени стартови. Контактот за тркалање во топчест шраф го елиминира лизгањето со стап, овозможувајќи ултра мазни микро-движења - неопходност за прецизно обложување или електронско склопување.

• Долговечност и средно време помеѓу неуспеси (MTBF):Бидејќи контактот со тркалање го минимизира абразивното абење, животниот век на топчестиот шраф често надминува 20.000 часа под номинално оптоварување, во споредба со 5.000-8.000 часа за лизгачки шрафови. Тестовите за забрзан животен век на нашата фабрика потврдуваат дека со соодветно подмачкување, нашите топчести завртки ја одржуваат оригиналната точност за продолжени производни циклуси.

• Поголеми брзини на патување:Ниската инерција и намаленото триење им овозможуваат на топчестите завртки да постигнат напречни брзини до 120 m/min или повеќе со соодветен дизајн, додека оловните завртки создаваат прекумерна топлина при брзини над 30 m/min. Оваа предност во брзината ја зголемува пропусната моќ во линиите за автоматизација со голем волумен.

• Поедноставено одржување:Топчестите завртки бараат само периодично подмачкување и проверка на заптивките, додека оловните завртки бараат чести прилагодувања за да се компензира реакцијата предизвикана од абење. За автоматизирани магацини или менувачи на алатки со CNC, намаленото одржување значи поголемо време на работа.

Во нашиот производствен капацитет, Suzhou Maitu Screw Rod Manufacturing Co., Ltd., ние често вршиме споредбени анализи рамо до рамо за клиентите кои преминуваат од завртки за олово до топчести завртки. Податоците постојано покажуваат 30-50% подобрување на позиционата повторливост и 20% намалување на времињата на циклусот поради повисоките способности за забрзување.

Дополнително, системите за автоматизација опремени со топчести завртки покажуваат значително помали потписи на вибрации, што е критично кога се интегрираат системи за вид или ласерски мерни уреди. Вродената способност на топчестиот шраф да се справува и со потисни и моментални оптоварувања во компактно пакување, исто така, им овозможува на дизајнерите инженери да ги намалат отпечатоците од машината без да ја загрозат прецизноста. За секој систем за автоматизација кој бара високи работни циклуси и точност на ниво на микрони, топчестиот шраф не е само надградба - тоа е оперативен императив.

Понатаму, разновидноста на нашите дизајни на топчести завртки - вклучувајќи прилагодена обработка на краевите, конфигурации на навртките и заптивки на бришачите - обезбедува беспрекорна интеграција во постоечките архитектури за автоматизација. Без разлика дали се работи за чиста просторија за производство на полупроводници или за сурова средина за обработка со навлегување на течноста за ладење, нашите топчести завртки одржуваат врвни перформанси. Оваа адаптибилност, комбинирана со непобитни механички предности, објаснува зошто индустриите ја стандардизираа технологијата на топчести завртки за проекти за автоматизација од следната генерација.

Како клучните технички параметри ја дефинираат точноста на топчестата завртка во индустриските апликации?

За инженерите и специјалистите за набавки, разбирањето на листот со спецификации на топчестата завртка е од суштинско значење за предвидување на прецизноста во реалниот свет. Во Maitu Screw Rod, ние произведуваме топчести завртки со параметри кои се прецизно усогласени со меѓународните стандарди. Подолу е детална табела која ги прикажува техничките параметри кои ја диктираат точноста, капацитетот на оптоварување и динамичкото однесување. Секој параметар игра клучна улога во тоа како топчестата завртка ја подобрува прецизноста во CNC машините и системите за автоматизација.

Овие параметри не се изолирани; тие работат синергистички. На пример, топчест шраф од степен C0, комбиниран со претходно оптоварување со двојна навртка и голем дијаметар, дава платформа за движење што постигнува ±1µm точност на позиционирање. Нашата фабрика користи ласерска верификација на интерферометар за секој прецизен топчест шраф пред пратката, обезбедувајќи следливост според меѓународните стандарди за должина. За клиентите во индустриите како што се брусење на оптички леќи или медицинска роботика, обезбедуваме извештаи за мерење кои потврдуваат отстапување на оловото, истекот и вртежниот момент пред вчитување. Со прецизно контролирање на овие параметри, Suzhou Maitu Screw Rod Manufacturing Co., Ltd. им дава овластување на инженерите да дизајнираат системи кои постојано ги постигнуваат стандардите за највисока прецизност.

Дополнително, нудиме приспособени модификации на оловото за да се компензира термичкиот раст во апликациите со голема брзина, што дополнително ја подобрува точноста во реалниот свет. Правилниот избор на овие технички спецификации директно е во корелација со остварливите геометриски толеранции во готовите работни парчиња, потврдувајќи зошто топчестата завртка е крајната прецизна компонента.

Каква улога играат однапред вчитувањето и елиминацијата на повратните реакции во постигнувањето на позиционирање под-микрон?

Назад на содржина Page 11 11 е главниот непријател на прецизната контрола на движењето. Во секој механички менувач, клиренсот помеѓу компонентите за парење предизвикува доцнење при менување на насоката - феномен што ја намалува прецизноста на контурата на CNC и повторливоста на автоматизацијата. Топчестиот шраф го решава ова преку напредни техники за претходно оптоварување кои создаваат внатрешна компресија, елиминирајќи го изгубеното движење. Во нашата фабрика, Suzhou Maitu Screw Rod Manufacturing Co., Ltd., имаме рафинирани методологии за претходно оптоварување кои обезбедуваат перформанси за позиционирање под микрофон дури и при флуктуирачки оптоварувања.

• Предоптоварување со двојна навртка:Две навртки се монтирани со растојание што предизвикува аксијално поместување, принудувајќи ги топчињата во секоја навртка да контактираат со спротивните страни на жлебот на завртката. Овој метод целосно го елиминира повратниот удар и ја зголемува аксијалната ригидност за 30-50%. За CNC машините со 5 оски, ова осигурува дека тестовите за кружна интерполација покажуваат отстапување под 2 микрони.

• Преоптоварување со преголема топка:Со користење на топчиња малку поголеми од дијаметарот на жлебот на патеката, се постигнува контролирано вклопување на пречки. Овој метод на претходно оптоварување со една навртка е компактен и идеален за оски за автоматизација каде што просторот е ограничен, но сепак обезбедува работа без удари.

• Прилагодливи механизми за претходно вчитување:Некои дизајни вклучуваат навртка што овозможува прилагодување на теренската сила на предоптоварување, овозможувајќи рекалибрација по продолжено сервисирање. Нашата фабрика обезбедува јасни протоколи за прилагодување за одржување на прецизност во текот на животниот циклус на опремата.

• Ефект врз вкочанетоста на системот:Предоптоварувањето не само што го елиминира ударот, туку и ја зголемува вкупната вкочанетост на погонскиот воз. Поголемата вкочанетост значи дека надворешните сили - како што се оптоварувањата за сечење во CNC мелница - предизвикуваат минимално поместување, зачувувајќи ја точноста на делот.

• Влијание врз повторливоста:Со елиминирање на реакцијата, топчестиот шраф постигнува двонасочна повторливост во рок од 1-2 микрони. За автоматизација на „одбери-место“ за ракување со деликатна електроника, оваа повторливост спречува неусогласеност на компонентите и дефекти на склопување.

Од контролна перспектива, претходно наполнетите топчести завртки овозможуваат серво јамките да работат со поголеми засилувања без да предизвикуваат осцилации, што дополнително го подобрува времето на таложење и прецизноста на положбата. Нашиот инженерски тим често го демонстрира ова користејќи ласерска калибрација: CNC оската со претходно наполнета топчеста завртка покажува грешка во превртувањето помала од 1 микрон, во споредба со 15-30 микрони за стандардна завртка за олово. Во секторите со висока прецизност како што се изработка на калапи и EDM, ова директно се преведува на врвни завршетоци на површината и елиминирање на линиите на сведоци.

Освен тоа, елиминирањето на повратните удари ги намалува силите на удар при промена на насоката, заштитувајќи го целиот погонски механизам од предвремено абење. За секоја апликација за која е потребно двонасочно движење - без разлика дали се работи за подемен рутер или полупроводничка нафора - топчестиот шраф со овозможен претходно вчитување е единственото остварливо решение за да се гарантира позиционирање под микрон. Suzhou Maitu Screw Rod Manufacturing Co., Ltd. нуди извештаи за калибрација пред вчитување со секој топчест шраф со прецизна класа, обезбедувајќи нашите клиенти да добиваат компоненти што ги задоволуваат најстрогите барања за контрола на движењето.

Заклучок: Дефинитивната улога на топчестите завртки во прецизната автоматизација на следната генерација

Прецизното инженерство во CNC машините и системите за автоматизација не е само прашање на напреден софтвер или енкодери со висока резолуција; фундаментално се потпира на механичкиот интегритет на линеарниот погон. Како што истраживме, топчестиот шраф - со дизајнот на елементите за тркалање, приспособувањето на претходно оптоварување и супериорната ригидност - ја формира основата на модерната контрола на движењето со висока прецизност. Од намалување на термалното повлекување предизвикано од триење до елиминирање на повратниот удар за моментален одговор, секој атрибут на топчестиот шраф е приспособен да одговори на немилосрдното барање на построги толеранции и поголема пропусност.

Во нашето децениско искуство во производството во Suzhou Maitu Screw Rod Manufacturing Co., Ltd., бевме сведоци како правилниот избор и интеграција на топчест шраф може да ги трансформира стандардните машини во прецизна опрема од светска класа. Индустриите како што се воздушната, автомобилската индустрија, медицинските уреди и напредната електроника, сите се потпираат на мерилата за изведба поставени со прецизните топчести завртки.

Со искористување на најсовремената технологија за мелење, ригорозна контрола на квалитетот и сопствени инженерски способности, нашата фабрика гарантира дека секоја топчеста завртка што ја произведуваме придонесува за мерливи придобивки во прецизноста, доверливоста и севкупната ефикасност на опремата. Како што автоматизацијата продолжува да се развива со Industry 4.0, побарувачката за компоненти што обезбедуваат повторливост на ниво на микрони под различни оптоварувања само ќе се интензивира. Топчестата завртка е подготвена да одговори на овој предизвик, нудејќи докажан пат за постигнување и надминување на барањата за прецизност на утрешниот производствен пејзаж.

Дали сте подготвени да ја подигнете прецизноста на вашите CNC машини или системи за автоматизација?Партнер со Suzhou Maitu Screw Rod Manufacturing Co., Ltd.за да добиете топчести завртки дизајнирани според вашите точни спецификации. Нашиот експертски тим обезбедува сеопфатна поддршка, од консултации за дизајн до услуги по продажбата, осигурувајќи дека вашите решенија за контрола на движење даваат неспоредлива точност. Контактирајте ја нашата фабрика денес за да побарате понуда или да разговарате за вашите сопствени барања за завртки со топчиња - ајде да изградиме прецизност заедно.
