Која трапезоидна навртка за завртка треба да ја изберете за непречено, сигурно линеарно движење?

Апстракт

A Трапезоидна завртка наврткаизгледа едноставно - сè додека вашата машина не почне да брбори, да се оддалечи од положбата или да се истроши многу порано од очекуваното. Ако некогаш сте се соочиле со реакции што ја уништуваат повторливоста, пискање/шум под оптоварување, лепливи движења, често подмачкување или оштетување на конецот од прашина и остатоци, основната причина често е изборот на навртката (материјал, вклопување, геометрија и како е монтирана), а не само завртката.

Овој водич ги разложува точките за одлучување во реалниот свет - оптоварување, брзина, точност, животна средина, стил на монтирање и очекувања за одржување - за да можете да изберете навртка која работи онака како што треба вашата апликација. Исто така, ќе најдете практична табела за споредба, совети за инсталација што спречуваат предвремено откажување, и кратки ЧПП кои ќе ви помогнат да напишете чиста спецификација подготвена за купување.

Преглед

• Вообичаени начини на неуспех и точките на болка што тие ги создаваат
• Како се однесува трапезоидна навртка во споредба со другите опции за движење
• Список за проверка за избор што можете да го користите пред да нарачате
• Опции за материјал и дизајн (вклучувајќи избор против удар и без масло)
• Фактори на форма на навртка и ограничувања за монтирање
• Навики за инсталирање и одржување кои го продолжуваат работниот век
• Кога сопствените навртки имаат повеќе смисла од стандардните делови „доволно блиски“.
• ЧПП и шаблон за брзи спецификации

Содржина

1. Каде што трапезоидните навртки обично не успеваат во вистинските машини
2. Што всушност прави трапезоидна завртка навртка во системот за движење
3. Практична листа за проверка на селекција
4. Споредени опции за материјал и дизајн
5. Форми на навртки и стилови на монтирање
6. Одвратна реакција, точност и повторливост
7. Совети за инсталација кои спречуваат рано абење
8. Навики за одржување и продолжување на животот
9. Кога стандардните навртки не работат и прилагодувањето се исплати
10. Најчесто поставувани прашања

Каде што трапезоидните навртки обично не успеваат во вистинските машини

Повеќето купувачи не почнуваат да купуваат заТрапезоидна завртка навртказатоа што им е здодевно. Тие започнуваат затоа што нешто боли: стапката на отпад се зголемува, времето на одржување експлодира или движењето „се чувствува погрешно“. Еве ги најчестите точки на болка и што се крие зад нив.

• Реакцијата што го уништува позиционирањето:Расчистувањето од навртката до завртката е преголемо за вашите потреби за прецизност, или на дизајнот му недостасува претходно оптоварување. Ова се појавува како двоумење кога се менува насоката, неконзистентно враќање дома или летање во повторени циклуси.
• Бучава, вибрации и „муабет“:Често предизвикани од неусогласеност, странично оптоварување, лоша ригидност на монтирањето или спарување на материјал што го засилува триењето. Некогаш се обвинува завртката, но поставувањето на навртката и инсталацијата често се вистинските виновници.
• Брзо абење или оштетување на конецот:Абразивна прашина, недоволно подмачкување, погрешен материјал за товарот или циклус на работа што генерира топлина. Ако вашата навртка носи како гума за бришење, можеби ја врши работата на лежиште или водилка (а не треба).
• Лепење или нерамномерно движење:Контаминација, жолчка (проблеми со метал на метал), деформација при оптоварување или ефекти на термичка експанзија. Она што се чувствува како „лоша обработка“ може едноставно да биде несовпаѓање помеѓу материјалот на навртките и работната средина.
• Премногу одржување:Ако вашата апликација не може да толерира често подмачкување, ќе сакате дизајни без масло/самоподмачкување или инженерски полимери кои го намалуваат триењето и привлекуваат помалку остатоци.

Клучниот начин за носење: изборот на навртка е помалку за „пронаоѓање навртка што одговара на конецот“ и повеќе за усогласување на однесувањето на перформансите на вашиот систем реалности - патека на оптоварување, водичи, монтирање, топлина и контаминација.

Што всушност прави трапезоидна завртка навртка во системот за движење

A Трапезоидна завртка наврткае работниот интерфејс што ја претвора ротацијата на завртката во линеарно патување (или обратно). Во пракса, тој исто така станува интерфејс за триење, компонента за абење и - ако вашиот дизајн не е соодветно поддржан - „жртва“ на странични оптоварувања.

Системите со трапезоидни навои се широко користени бидејќи се робусни, исплатливи и толерантни на многу индустриски услови. Во споредба со склоповите со топчести завртки со рециркулација, трапезоидните системи обично нудат поголемо вродено триење (што може да биде корисно за однесување на самозаклучување кај некои вертикални оптоварувања), но помала механичка ефикасност при големи брзини. Тоа не е „добро“ или „лошо“ - тоа е компромис за дизајн.

Ако на вашата машина и треба умерена брзина, солидна носивост и едноставна услуга, растворот со трапезоидна навртка често е одличен инженерски избор - особено кога го избирате вистинскиот материјал, вклучете стратегија за повратна реакција кога е потребно и правилно инсталирајте ја.

Практична листа за проверка на селекција

Пред да побарате понуда или да нарачате, користете ја оваа листа за проверка. Го спречува најчестото (и скапо) несовпаѓање: купување на орев што „се вклопува“ но лошо функционира.

• Тип на оптоварување:само аксијално, или вашиот систем случајно нанесува странично оптоварување? (Страничното оптоварување треба да се ракува со водилки/лежишта.)
• Работен циклус и брзина:повремено прилагодување, континуирано возење велосипед или патување со голема брзина што создава топлина?
• Потребна е точност:дали е прифатлив стандардниот клиренс или ви треба решение против удари за доследно однесување на превртување?
• Животна средина:прашина, чипс, влажност, миење, хигиенски барања слични на чиста просторија, хемикалии или промени во температурата?
• Политика за подмачкување:дали може редовно да подмачкувате или ви треба пристап со слабо одржување / без масло?
• Ограничувања за монтирање:монтажа на прирабница, блок-монтажа, компактна обвивка или широко тело за да се спротивстави на ротацијата?
• Бучава и чувство:дали сакате „тивко и мазно“ искуство со движење (често полимер или оптимизиран избор на композит)?
• Стратегија за услуги:дали сакате навртката да биде заменлив дел за абење (заеднички), или подолготрајна конструкција со врвни материјали?

Ако можете јасно да одговорите на тие ставки, вашиот добавувач може да препорача правилно вклопување на конецот, геометрија на навртките и спарување на материјали со многу помалку повторувања.

Споредени опции за материјал и дизајн

Различни материјали од навртки се однесуваат различно при триење, топлина и контаминација. Најдобриот избор зависи од вашите реални работни услови, не само „посилно е подобро“. Користете ја табелата подолу како мапа за брзи одлуки.

Практичен совет: кога вашата околина е валкана, „повеќе маснотии“ понекогаш може да ги влоши работите со заробување на абразивни честички. Во тие случаи, самоподмачкувачките дизајни или опциите засновани на полимер може да бидат попаметен пат до подолг работен век и поконзистентно движење.

Форми на навртки и стилови на монтирање

Дури и со совршен материјал, погрешната геометрија може да предизвика главоболки за време на инсталацијата или да доведе до ротација, лабавост или слаба вкочанетост. Вообичаените фактори на форма на орев постојат со причина - секој решава проблем со монтирањето.

• Прав (цилиндричен) тип:едноставна интеграција кога вашето куќиште веќе поддржува функции за усогласување и анти-ротација.
• Тип на прирабница:лесно аксијално позиционирање и завртување; корисно кога ви треба брза замена и доследно склопување.
• Тип на блок:стабилна монтажа, полесна контрола против ротација и пријателска за сопствени рамки на машините.
• Широк тип:дополнителна површина за контакт и цврстина за одредени куќишта; може да помогне да се намали несаканото извртување.
• Компактен економичен тип:Изградби кои заштедуваат простор каде што ковертот е важно и оптоварувањето е умерено.

Ако вашата навртка може слободно да се ротира, вашата оска нема да се преведе правилно. Секогаш уверувајте се дека дизајнот на монтажата го спречува ротирањето на навртката додека ја одржува завртката подредена со вашите линеарни водичи.

Одвратна реакција, точност и повторливост

Повратниот удар е „изгубеното движење“ што го чувствувате кога ја менувате насоката - возењето ви се врти, но сцената не се поместува веднаш. Во многу системи, реакцијата е прифатлива. Во други - изберете и-место, метрологија, опрема за дозирање, микро-позиционирање - тоа е неуспех.

Еве практични начини за управување со реакциите без создавање нови проблеми:

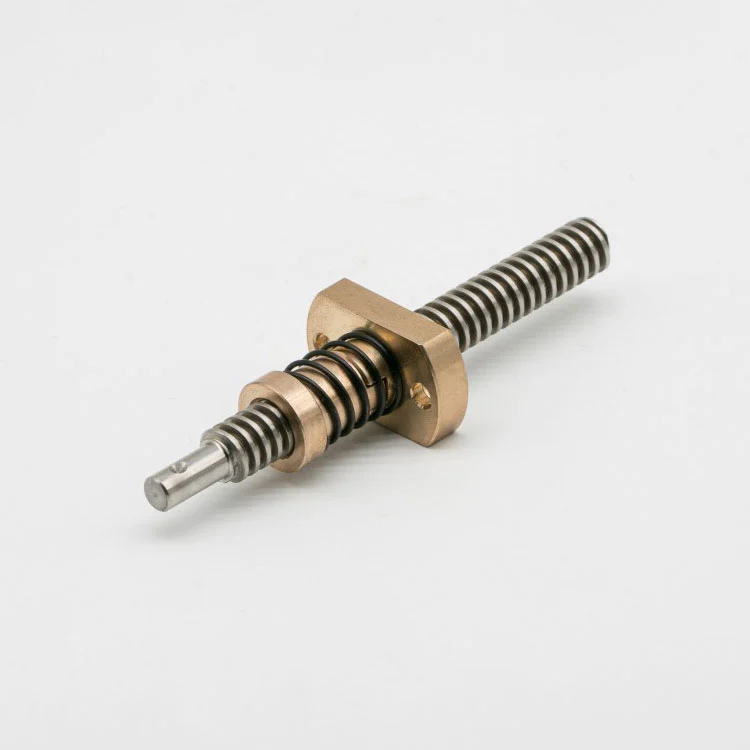

• Користете дизајн на навртка против удари:аранжманот со поделен/однапред вчитан може да ја намали играта додека го одржува движењето непречено. Ова е често најчистата опција за прецизни системи.
• Поврзете ја навртката со завртката:Профилот на конецот, чекорот/оловото и класата на вклопување мора да бидат конзистентни. „Речиси компатибилно“ станува бучно и брзо се носи.
• Контролирајте го усогласувањето и страничното оптоварување:реакцијата се обвинува за прашања кои всушност се предизвикани од врзување од неусогласеност.
• Потврдете ја маргината на вртежниот момент:намалувањето на реакцијата обично малку го зголемува триењето. Потврдете дека вашиот мотор/погон може да се справи без прегревање.

Ако вашата цел е повторливост, системот е добар само како неговата најслаба алка: фитирање на навртките, исправност на завртките, квалитет на шината водечка, потпората на лежиштето и усогласувањето на склопот се во интеракција. Третирајте ја навртката како системска компонента, а не како самостојна стока.

Совети за инсталација кои спречуваат рано абење

Многу предвремени неуспеси се „инсталирани во постоење“. А со висок квалитетТрапезоидна завртка наврткаможе брзо да се истроши ако е принуден за борба против неусогласеност или странични оптоварувања. Овие навики се здодевни - но ви заштедуваат месеци.

• Оставете ги водичите да се справат со страничните оптоварувања:користете линеарни шини/чаури за парот завртка-навртка да гледа главно аксијално оптоварување.
• Чувајте го потпирачот за завртки цврсто:Соодветните крајни лежишта го намалуваат камшикот и вибрациите, особено при подолги удари.
• Порамнете пред затегнување:лесно склопете, движете се низ целосниот удар со рака/мала брзина, а потоа постепено свртете ги прицврстувачите.
• Заштитете од остатоци:мевовите, капаците и бришачите драстично го намалуваат абразивното абење во правливи средини или средини што произведуваат чипови.
• Не ги затегнувајте функциите против ротација:нерамномерното стегање на куќиштето на навртката може да го искриви и да создаде врзување.

Ако чувствувате тесни точки за време на патувањето, застанете и дијагностицирајте го усогласувањето - не „пропуштајте“. Напојувањето е како конците се оштетуваат, моторите се прегреваат, а навртките стануваат жртвен дел за проблем на друго место во оската.

Навики за одржување и продолжување на животот

Трапезоидните системи можат да бидат долготрајни кога триењето го третирате како управувана променлива наместо како последователна мисла.

• Поставете реална рутина за подмачкување:изберете тип на лубрикант врз основа на температурата и контаминацијата и одржувајте ги интервалите конзистентни.
• Исчистете пред повторно подмачкување:Со додавање на маснотии на ронки се создава паста за мелење.
• Проверете дали има рани симптоми:зголемување на вртежниот момент, зголемен шум или видлива акумулација на прашина се рани предупредувања.
• Број на циклуси на патека:ако навртката е дизајнирана компонента за абење, планираната замена ги избегнува изненадувањата во застојот.
• Користете опции без масло/само-подмачкување каде што е соодветно:особено кога пристапот е ограничен или чистотата е важна.

Едноставниот дневник за одржување - датум, белешки за животната средина, набљудувања на вртежниот момент/шум - честопати ви кажува повеќе отколку што ќе каже некој неуспешен дел.

Кога стандардните навртки не работат и прилагодувањето се исплати

Стандардните делови од каталогот се одлични - сè додека просторот за монтирање не е чуден, вашата околина е строга или вашите барања за точност не простуваат. Приспособувањето обично се оправдува кога едно од овие е точно:

• Потребна ви е специфична форма на навртка за да се вклопи во постоечко куќиште (блок, прирабница, широко тело, компактен плик).
• Ја балансирате прецизноста со мазноста и сакате приспособен пристап против удари.
• Имате еколошки ограничувања (хигиена, ниска толеранција на контаминација, ограничен пристап на подмачкување).
• Сакате специфичен профил на изведба на полимер (ниско триење, низок шум, стабилност или подолги интервали на сервисирање).
• Потребно ви е сигурно заглавување на конецот со целна завртка и сакате контролирано совпаѓање наместо нагаѓање.

Suzhou Maitu Screw Rod Manufacturing Co., Ltd.се фокусира на усогласување на трапезоидните навртки со реалните барања за примена-вклучувајќи повеќе видови ореви, инженерски полимерни опции, решенија без масло и конфигурации против удари - така што навртката работи со вашата завртка, вашето куќиште и вашата околина наместо да се бориме со нив.

Ако подготвувате спецификации за купување, еве едноставна структура што можете да ја испратите до добавувачот за да го забрзате изборот:

• Означување на конец:трапезоидна големина + олово/терен + рака (десно/лево) + какви било специјални белешки на профилот
• Стил на орев:директно / прирабница / блок / широк / компактен + клучни димензии + метод против ротација
• Материјал:месинг/бронза/челик/полимер тип + еколошки белешки (прашина, миење, температура)
• Цели за изведба:Очекувања за повратни реакции, претпочитање на бучава, политика за подмачкување, работен циклус

Најчесто поставувани прашања

П:Може ли да заменам истрошена навртка без да ја сменам завртката?
А:Често да, но зависи од абењето на завртките. Ако навоите на завртките се видливо истрошени или вртежниот момент на оската е значително зголемен, нова навртка може да не ги врати перформансите. За критично позиционирање, оценете ги двете компоненти заедно.

П:Дали навртката без масло навистина не бара одржување?
А:Дизајните без масло ги намалуваат барањата за подмачкување и помагаат на места каде маснотиите не се практични, но сепак бараат проверка. Порамнувањето, контаминацијата и страничното оптоварување може да го скратат животниот век без оглед на стратегијата за подмачкување.

П:Кој материјал е најдобар за тивко движење?
А:Многу полимерни опции (како што се материјалите базирани на најлон или ацетал) можат да го намалат шумот и да обезбедат помазно чувство. За услови со поисполнети барања, полимерите со повисоки перформанси може да понудат подобра стабилност и подолг животен век.

П:Дали секогаш ми треба навртка против удар за прецизност?
А:Не секогаш. Ако вашата апликација ретко ја менува насоката или вашиот контролен систем компензира за реакцијата, стандардниот клиренс можеби е во ред. Ако е важна повторливоста на превртување, дизајните против удари обично се најдиректното решение.

П:Зошто мојата навртка брзо се троши иако товарот е „во рамките на спецификациите“?
А:Најчестите причини се неусогласеност, странично оптоварување (водители кои не ја вршат својата работа), контаминација и акумулација на топлина од работниот циклус. Поправањето на дизајнот или инсталацијата на оската често го продолжува животниот век повеќе отколку префрлањето на „посилна“ навртка.

П:Кои информации треба да ги испратам за брзо да ја добијам вистинската препорака?
А:Вклучете ја големината/оловото на конецот, должината на ударот, насоката и големината на оптоварувањето, брзината/циклусот на работа, околината (прашина/вода/хемикалии), стил на монтирање и дали е потребна контрола на повратниот удар. Помагаат и фотографиите од просторот за склопување.

Заклучок

ПравотоТрапезоидна завртка наврткане е само дел со навој - тоа е одлука за изведба која влијае на бучавата, точноста, работниот век, и оптоварување за одржување. Кога ќе ги усогласите материјалот, геометријата на навртките, стратегијата за повратен удар и практиката на инсталација со вашите реални работни услови, трапезоидните системи можат да бидат неверојатно сигурни и исплатливи.

Ако сакате помош при изборот на стандардна опција или приспособувањето на навртката за вашето куќиште, товарот и околината, контактирајтеSuzhou Maitu Screw Rod Manufacturing Co., Ltd.со вашите основни параметри и белешки за апликација — тогашконтактирајте со насда ги претворите вашите проблеми со оската во стабилно, повторливо решение за движење.
