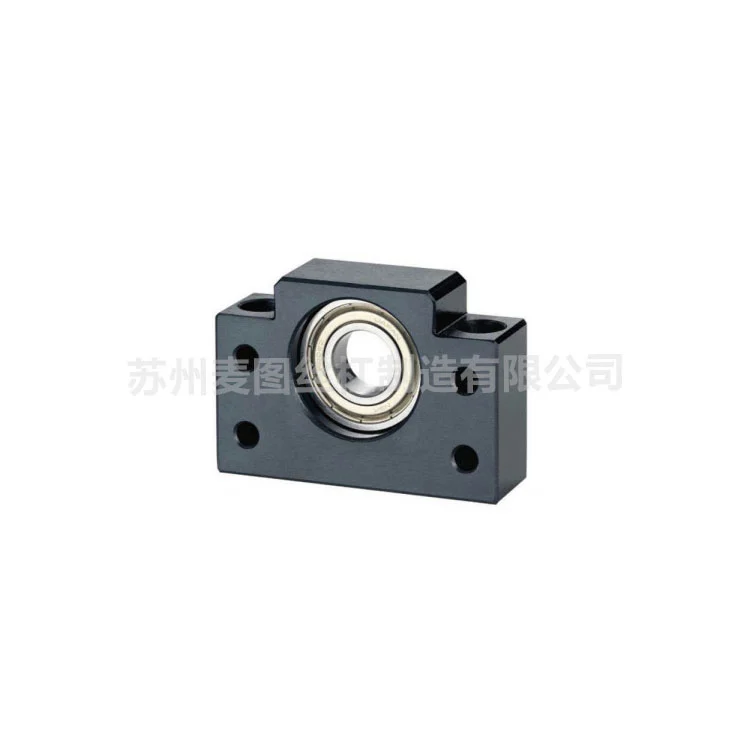

Единица за поддршка Фиксна и поддржана страна

Фиксната и поддржана страна на единицата за поддршка на Maitu е прецизно дизајнирана и е примарно достапна во два различни типа: Фиксна страна и Поддржана страна, секоја дизајнирана да исполнува специфични механички функции во системот. Конфигурацијата на потпорните единици е фундаментален аспект во секое склопување на водени завртки, клучно за обезбедување оперативна стабилност и постигнување прецизно линеарно движење.

Испрати барање

Опис на производот

Дефинитивна карактеристика на Фиксната и поддржана страна на единицата за поддршка од фабриката Maitu е неговата способност да го ограничи движењето и во аксијалниот и во радијалниот правец. Вообичаено вклучува усогласен пар аголни контактни лежишта или топчест лежиште со длабок жлеб во комбинација со лежиште за потиснување, кои заедно цврсто ги апсорбираат и радијалните оптоварувања и потисните оптоварувања од завртката. Оваа конфигурација е дизајнирана да обезбеди цврста аксијална фиксација, што ја прави неопходна компонента за апликации кои бараат високопрецизно позиционирање и пренос на значајни двонасочни сили на потисок.

Спротивно на тоа, фиксната и поддржана страна на единицата за поддршка се карактеризира со нејзиниот капацитет да дозволи аксијално пливање додека обезбедува радијална поддршка. Вообичаено користи топчест лежиште со длабок жлеб или радијална обвивка, што овозможува оската на завртката слободно да се шири или собира во аксијален правец поради термички промени. Овој специфичен дизајн е критичен за компензирање на термичкото издолжување кај долгите склопови на завртки, спречувајќи опасни внатрешни напрегања, врзување и потенцијален дефект на системот.

Сепак, изборот помеѓу фиксна и поддржана страна не е само избор, туку систематска одлука за дизајн. Неправилната конфигурација може да доведе до намалена точност, прекумерна бучава и предвремено откажување на лежиштето. Така, правилното спарување и прецизното порамнување на овие единици се исто толку критични како и самата завртка за интегритетот на целиот систем за движење.

Ние сме заинтересирани да обезбедиме интегрирани решенија за завртки и единици за поддршка. Нашата единица за поддршка Фиксна и поддржана страна се дизајнирани да одговараат на спецификациите на нашите трапезоидни и ACME завртки.

Производни параметри

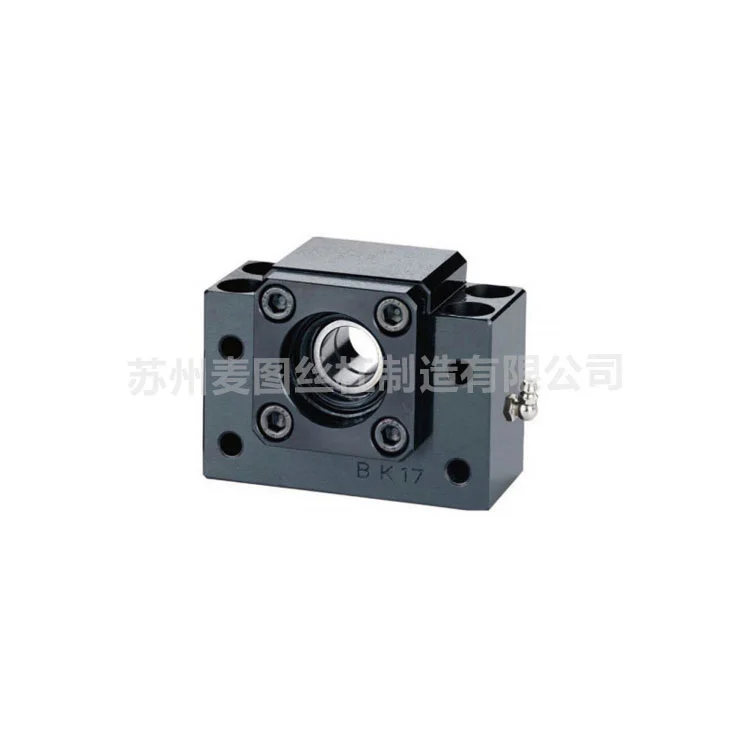

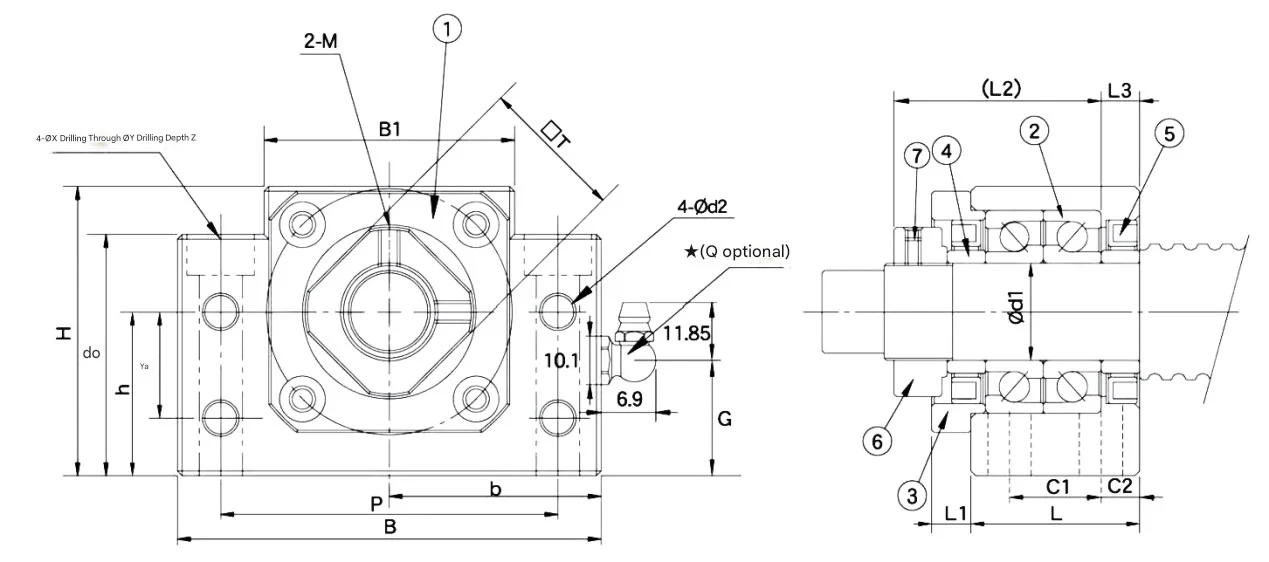

Единица за поддршка MBK серија на фиксна страна

Модел	Дијаметар	L	L1	L2	L3	B	H	b	h	Б1	Н1	E	P
МБК10	10	25	5	29	5	60	39	30	22	34	32.5	15	46
МБК12	12	25	5	29	5	60	43	30	25	34	32.5	18	46
МБК15	15	27	6	32	6	70	48	35	28	40	38	18	54
МБК17	17	35	9	44	7	86	64	43	39	50	55	28	68
МБК20	20	35	8	43	8	88	60	44	34	52	50	22	70
МБК25	25	42	12	54	9	106	80	53	48	64	70	33	85
MBK30	30	45	14	61	9	128	89	64	51	76	78	33	102
MBK35	35	50	14	67	12	140	96	70	52	88	79	35	114
МБК40	40	60	18	76	15	160	110	80	60	100	90	37	130

Support Unit Fiexd And Supported Side

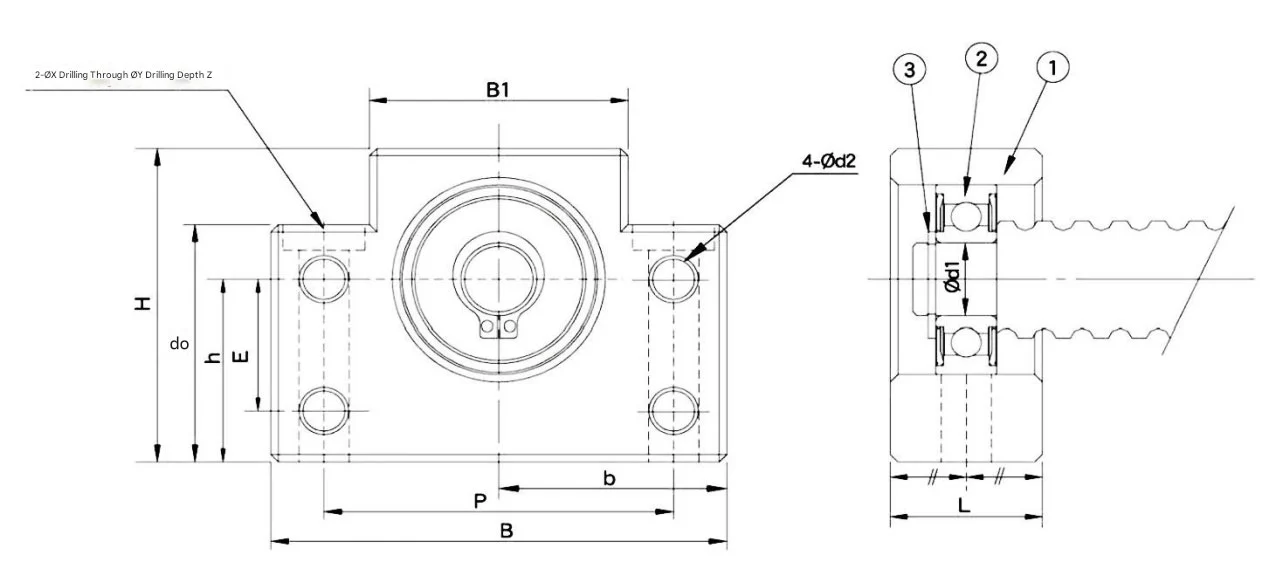

Единица за поддршка Страна MBF серија за поддршка

Модел	Дијаметар	L	B	H	b	h	Б1	Н1	E	P	d2	X	Y	Z
MBF10	8	20	60	39	30	22	34	32.5	15	46	5.5	6.6	10.7	5
MBF12	10	20	60	43	30	25	34	32.5	18	46	5.5	6.6	10.8	1.5
MBF15	15	20	70	48	35	28	40	38	18	54	5.5	6.6	11	6.5
MBF17	17	23	86	64	43	39	50	55	28	68	6.6	9	14	8.5
MBF20	20	26	88	60	44	34	52	50	22	70	6.6	9	14	8.5
MBF25	25	30	106	80	53	48	64	70	33	85	9	11	17	11
MBF30	30	32	128	89	64	51	76	78	33	102	11	14	20	13
MBF35	35	32	140	96	70	52	88	79	35	114	11	14	20	13
MBF40	40	40	160	110	80	60	100	90	37	130	14	18	26	17.5

Support Unit Fiexd And Supported Side

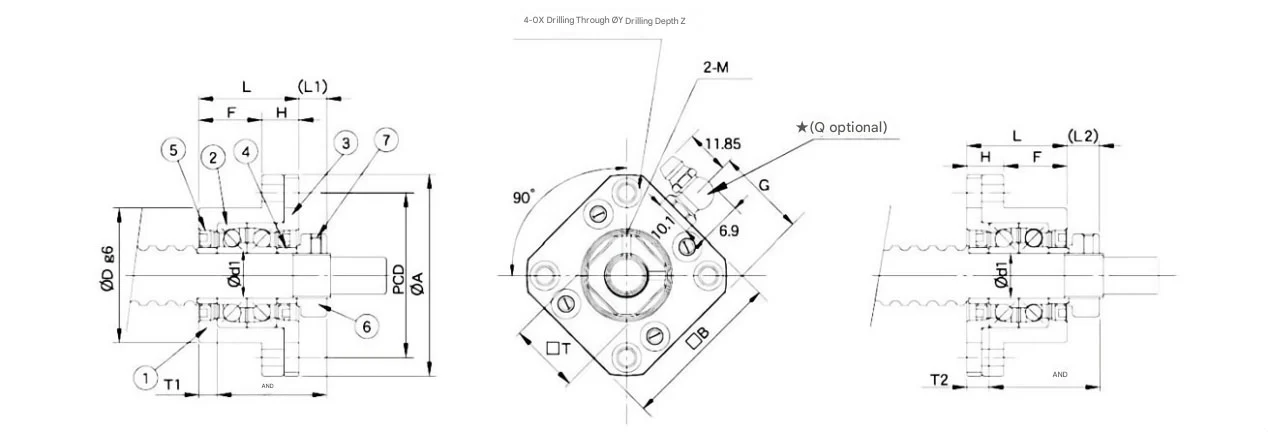

Единица за поддршка MFK серија на фиксна страна

Модел	Дијаметар	L	H	F	E	Dg6	A	PCD	B	X	Y	Z	M	T
МФК10	10	27	10	17	29.5	34	52	42	42	4.5	8	4	М3	16
МФК12	12	27	10	17	29.5	36	54	44	44	4.5	8	4	М4	19
МФК15	15	32	15	17	36	40	63	50	52	5.5	9.5	6	М4	22
МТФК17	17	45	22	23	47	50	77	62	61	6.6	11	10	М4	24
MFK20	20	52	22	30	50	57	85	70	68	6.6	11	10	М4	30
MFK25	25	57	27	30	60	63	98	80	79	9	15	13	М5	35
MFK30	30	62	30	32	61	75	117	95	95	11	17.5	15	М6	40

Support Unit Fiexd And Supported Side

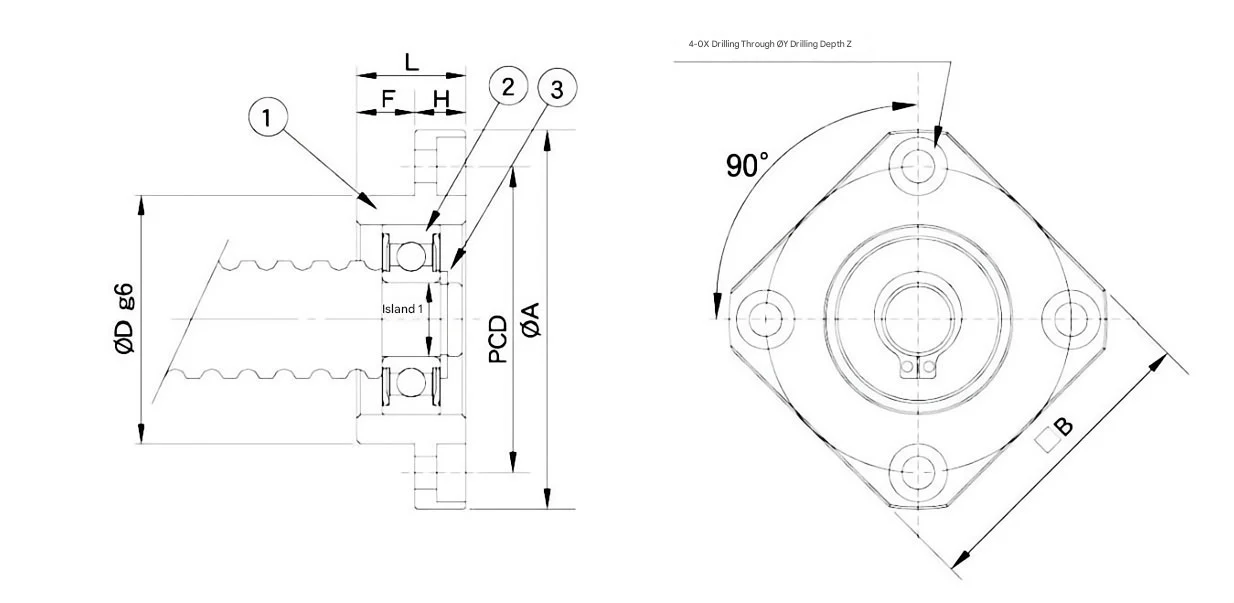

Единица за поддршка Страна MEF серија за поддршка

Модел	Дијаметар	L	H	F	Dg6	A	PCD	B	X	Y	Z
FF06	6	10	6	4	22	36	28	28	3.4	6.5	4
FF10	8	12	7	5	28	43	35	35	3.4	6.5	4
FF12	10	15	7	8	34	52	42	42	4.5	8	4
FF15	15	17	9	8	40	63	50	52	5.5	9.5	5.5
FF17	17	20	11	9	50	77	62	61	6.6	11	6.5
FF20	20	20	11	9	57	85	70	68	6.6	11	6.5
FF25	25	24	14	10	63	98	80	79	9	14	8.5
FF30	30	27	18	9	75	117	95	93	11	17	11

Support Unit Fiexd And Supported Side

Зошто да изберете производи на Maitu?

Интегритет на систематско движење

Ние не продаваме само делови; обезбедуваме интегрирани решенија за движење. Нашите фиксни и поддржани единици се дизајнирани за совршено да одговараат на нашите спецификации за трапезоидни и ACME завртки, елиминирајќи ги грешките во усогласувањето и обезбедувајќи структурен интегритет на целиот ваш преносен систем.

Напреден дизајн за термичка компензација

Нашите единици „Поддржана страна“ се специјално дизајнирани да дозволат аксијално пливање. Дозволувајќи му на вратилото на завртката слободно да се шири или да се собира при температурни флуктуации, нашиот дизајн ги спречува внатрешните напрегања и врзувањето, кои се водечки причини за предвремено откажување на системот кај долгите склопови на завртките.

Двонасочно вчитување со висока ригидност

За прецизно позиционирање, нашите единици „Фиксна страна“ вклучуваат висококвалитетни аголни контактни лежишта. Оваа конфигурација обезбедува супериорно аксијално и радијално ограничување, апсорбирајќи значајни двонасочни потисни сили за да се одржи прецизната прецизност дури и при тешки индустриски оптоварувања.

12+ години производствена експертиза

Со наследство кое потекнува од Шангај Јингки и една деценија независно производство во Сужоу, Маиту носи длабоко искуство во доменот. Нашиот објект со сертификат ISO 9001 користи саморазвиен ERP систем за следење на секоја фаза од производството, осигурувајќи дека секоја единица за поддршка ги исполнува ригорозните индустриски толеранции.

Докажани перформанси и приспособување

Со испорачани над 80.000 единици до глобалните клиенти, нудиме докажано искуство. Без разлика дали ви треба стандарден јаглероден челик или специјализирани материјали како нерѓосувачки челик или бронза, нашиот тим од 10 инженери може да ја прилагоди единицата за поддршка за да одговара на вашите специфични еколошки и механички барања.

Најчесто поставувани прашања

Како правилно да ја изберете единицата за поддршка Фиксна и поддржана страна?

Стандардно поставување со висока прецизност бара една Фиксна страна (за заклучување на завртката аксијално и за справување со потисните оптоварувања) и една Поддржана страна (за да се обезбеди радијална поддршка додека се овозможува термичко проширување). Нашиот инженерски тим може да ви помогне да ја одредите специфичната конфигурација на лежиштето (на пр., аголен контакт наспроти длабок жлеб) врз основа на вашите барања за насока на оптоварување и брзина.

Дали вашите единици за поддршка се компатибилни и со трапезоидни и со ACME завртки?

Да. Ние сме специјализирани за интегрирани решенија. Нашите единици за поддршка се специјално обработени за да одговараат на димензиите на крајниот дневник на нашите 30° трапезоидни и 29° ACME завртки. Ова обезбедува беспрекорно вклопување, намалувајќи ги вибрациите и бучавата при работа со голема брзина.

Кои мерки ги презема Маиту за да обезбеди долговечност на лежиштето во овие единици?

Ние користиме строги процедури за контрола на квалитетот, вклучувајќи прецизно мелење на отворите за куќиште и избор на високојаглероден челик со хром. Нашите единици се собрани во контролирани средини за да се спречи контаминација, осигурувајќи дека лубрикантот и заптивките обезбедуваат перформанси без одржување во подолги интервали.

Можете ли да обезбедите единици за поддршка за приспособени дијаметри на вратило и специјални материјали?

Апсолутно. Иако нудиме широк опсег на стандардни спецификации, нашата фабрика е опремена со CNC стругови и високопрецизни центри за обработка за да се справи со приспособени дизајни. Можеме да произведуваме единици користејќи различни материјали - вклучително и нерѓосувачки челик за корозивни средини - врз основа на вашите специфични цртежи и технички белешки.
