Како трапезоидна завртка обезбедува непречено линеарно движење во реални машини?

Преглед

• Идентификувајте го вистинскиот режим на неуспех (дрифт, повратен удар, врзување, абење, бучава, топлина).
• Разберете зоштоТрапезоидна заврткапрофилот ги балансира носивоста, производноста и стабилноста.
• Изберете олово, дијаметар и крајна поддршка за да ја контролирате брзината, вкочанетоста и камшикувањето.
• Изберете дизајн и материјал на навртката за да се справите со триењето, контаминацијата и ограничувањата за одржување.
• Потврдете со кратка листа за проверка, така што производните делови се совпаѓаат со прототипите.

Болните точки кои постојано се појавуваат

Купувачите ретко почнуваат со велејќи: „Ми требаТрапезоидна завртка.“ Тие започнуваат со главоболка: колоната за подигнување се лизга надолу неколку милиметри преку ноќ, линеарното лизгање не може да ја повтори позицијата или навртката се вжештува и почнува да квичи. Еве ги најчестите проблеми - и на што тие обично укажуваат.

• Возење назад или повлекување на товарот:Го запираш моторот, но товарот лази. Ова може да се случи кога оловото е премногу агресивно, триењето е премногу ниско или системот има вибрации/удар. Многу трапезоидни системи можат да се спротивстават на возење назад, но тоа не е автоматски - геометријата е важна.
• Реакцијата што го уништува позиционирањето:Ја менувате насоката и ништо не мрда за момент. Таа „мртов бенд“ може да биде разликата помеѓу мазна автоматизација и производ кој се чувствува евтин.
• Врзување и нерамномерно движење:Завртката се чувствува мазна со рака, но се врзува под склопување. Неусогласеност, недоволна крајна поддршка, или материјалот на навртката што не толерира оптоварување на работ често е вистинскиот виновник.
• Брзо носење и црна прашина:Сувото трчање со погрешен пар материјал може брзо да се истроши, особено со контаминација. Понекогаш постои подмачкување - но тоа е погрешен тип, се применува неконзистентно или се измива.
• Бучава и топлина со брзина:Поголемите вртежи во минута го зголемуваат загревањето со триење и може да доведе до вибрации или камшикување. Оловен шраф што работи на 100 вртежи во минута може да не успее при 1.000 вртежи во минута без редизајнирање.

Што всушност е трапезоидна завртка

A Трапезоидна заврткае моќна завртка со профил на навој во форма на трапез, дизајниран да го претвора ротационото движење во линеарно движење. Во споредба со топчестите завртки, тој обично ја менува ефикасноста со едноставност, робусност и полесно држење на товарот. Таа трговија може да биде токму она што го сакате во системите за подигање, стегање, прилагодување или движење каде што „останува таму каде што го ставате“ е повеќе важно од ултра ниското триење.

Она што го прави практично во индустриски средини не е само обликот на конецот - тоа е екосистемот: соодветни навртки (бронза, челик, полимери), решенија против удари, дизајни за самоподмачкување и флексибилни методи на производство. Готово правилно, аТрапезоидна заврткасклопувањето може да биде исплатливо, да се одржува и изненадувачки прецизно за многу апликации.

Основи на изборот што го спречуваат жалењето

Ако се сеќавате само на една работа: не избирајте aТрапезоидна заврткасамо по дијаметар. Изберете го како систем: олово (или чекор), должина, дизајн на навртката, спарување на материјали, план за подмачкување и крајна поддршка.

• Олово (патување по револуција):Поголемиот олово се движи побрзо, но е поверојатно да се движи назад и генерира повеќе топлина при големо оптоварување. Помалиот олово ја подобрува контролата и задржувањето на товарот, но ја намалува брзината.
• Дијаметар и јачина на јадрото:Поголемиот дијаметар ја подобрува отпорноста на свиткување и вкочанетоста, што е важно за долги распони и тешки товари.
• Неподдржана должина и ризик од камшикување:Долгите завртки при високи вртежи во минута можат да камшикуваат. Ако ви треба брзина на долга должина, можеби ќе ви треба средна потпора, различни распореди на лежиштата на крајот или различно решение за движење.
• Работен циклус:Наизменичното прилагодување (неколку секунди овде-онде) е многу различно од континуираното движење. Континуираната работа бара подобро управување со топлината и стратегија за абење.
• Животна средина:Прашината, течноста за ладење, детергентите и надворешната корозија го менуваат најдобриот избор кон запечатена заштита, нерѓосувачки материјали или полимерни навртки.

Матрица за брз избор

Користете ја оваа табела како почетна точка за избор на aТрапезоидна заврткаконфигурација. Тоа не е замена за инженерските пресметки, но ќе ве оддалечи од најчестите замки.

Видови ореви и материјали кои всушност се важни

Завртката го привлекува вниманието, но навртката често одлучува за животниот век и чувството. За аТрапезоидна заврткасклопување, изборот на навртки влијае: триење, бучава, реакција, толеранција на контаминација и колку системот простува неусогласеност.

• Бронзени ореви:Класичен избор за носивост и предвидливо абење. Одлично кога можете да подмачкувате и да ги држите остатоците под контрола.
• Челични навртки:Силен, но може да биде помалку простлив и може да бара внимателно подмачкување и спарување на површината за да се избегне жолчка.
• Инженерска пластика (најлон, POM, PEEK, композити):Често е потивок и може да работи со минимално подмачкување. Вистинскиот полимер може да се справи со тешки средини; погрешниот полимер може да лази под оптоварување или да омекне со топлина.

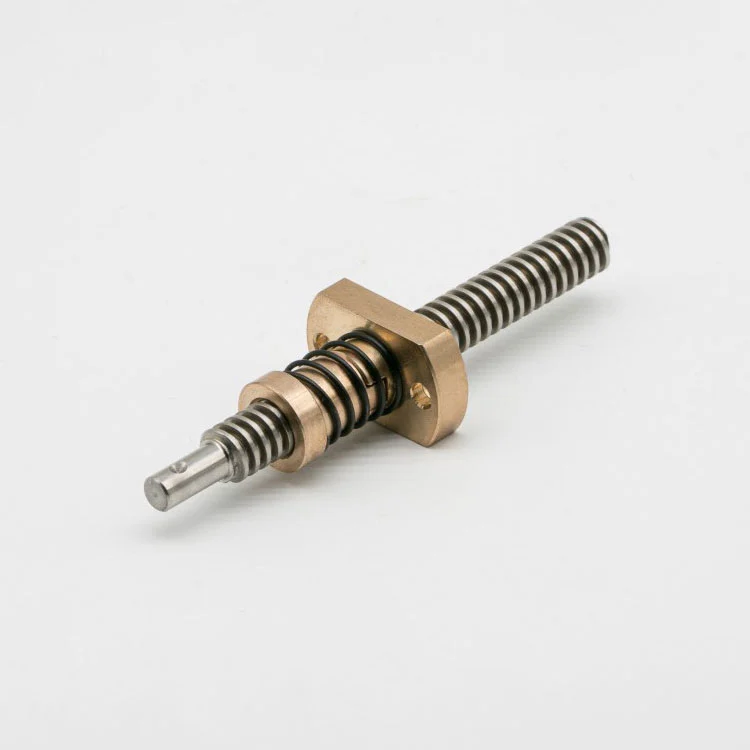

• Навртки против удари:Дизајниран да го намали клиренсот и да ги подобри промените на насоката. Идеален кога квалитетот на позиционирањето е повеќе важен од ултра нискиот вртежен момент.

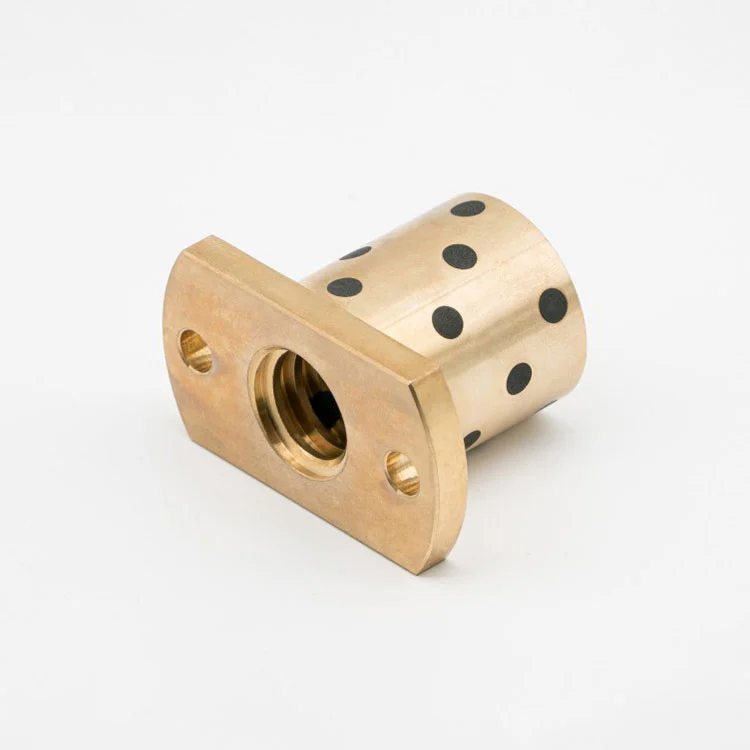

• Навртки без масло / самоподмачкување:Корисно кога подмачкувањето е непрактично, непожелно или лесно се мие.

Список за проверка за интеграција: потпори, усогласување, подмачкување

Дури и најдобритеТрапезоидна заврткаќе разочара ако околниот дизајн е невнимателен. Овие точки на интеграција се места каде што има многу проекти тивко не успеваат за време на скалирање од прототип до производство.

• Крај на стратегијата за поддршка:Дефинирајте кој крај е фиксиран, а кој лебди. Изборот на лежиштето влијае на аксијалната игра, вкочанетоста и бучавата.
• Порамнување и монтажа:Неусогласеноста драстично го зголемува триењето и абењето. Користете соодветни куќишта, референци за обработка, и избегнувајте да ја натерате навртката во положба за време на склопувањето.
• План за подмачкување:Одлучете рано: маснотии, масло, полимер на суво или затворен пристап. „Ќе додадеме подмачкување подоцна“ обично станува „Не дизајниравме простор за подмачкување“.
• Заштита од контаминација:Мевовите, капаците, бришачите и поставувањето подалеку од чипови и прашина може да го умножат работниот век.
• Термичко однесување:Повисоките работни циклуси генерираат топлина. Топлината ги менува празнините, го зголемува абењето и може да омекне некои полимери.
• Потврда за возење назад:Ако „мора да се одржи кога е исклучено напојувањето“ е услов, потврдете го со реални оптоварувања и реални вибрации.

Квалитетни прашања што треба да ги поставите пред да купите

Ако набавите аТрапезоидна завртка, најпаметниот потег е да поставувате прашања кои откриваат контрола на процесот. Цената е лесна за споредба; конзистентноста не е. Овие прашања ве штитат од непријатни изненадувања.

• Какви толеранции може да имате на точноста, исправноста и формата на конецот на олово?Побарајте ги стандардните и изборните оценки на добавувачот.
• Валани или мелени?И кој е методот на проверка за секоја серија?
• Кои парови материјали ги препорачувате за моето оптоварување, брзина и околина?Добар добавувач ќе праша за работниот циклус и контаминацијата.
• Како ги контролирате реакциите?Стандарден клиренс, изборни спојувања или дизајни против удари.
• Кои површински третмани се достапни?Особено ако загрижува корозија или абење.
• Можеш ли да ги испорачаш склоповите со завртки и навртки усогласени како пар?Совпаѓањето ја намалува варијабилноста и заштедува време за отстранување грешки.
• Што ви треба од мене за правилно да цитирате?Барања за цртежи, удар, оптоварување, брзина, монтирање и „држење на позицијата“.

Каде може да помогне Suzhou Maitu Screw Rod Manufacturing Co., Ltd

Ако барате добавувач кој може да поддржува стандардни и приспособени конфигурации,Suzhou Maitu Screw Rod Manufacturing Co., Ltd.се фокусира на решенија за трапезоидни оловни завртки за линеарно движење и случаи за употреба на автоматизација-вклучувајќи опции како што се стилови со повеќе стартувања, спарени завртки и навртки снабдување и повеќекратни правци на материјалот на навртките (на пример, избори базирани на полимер и пристапи против удари).

Во пракса, тоа значи дека можете да пристапите кон набавката на почист начин: наместо да изберете завртка од каталог и да се надевате дека навртката ќе се однесува, можете да наведете цели за изведба и добијте препорачано спарување. Ова е особено корисно кога вашите ограничувања вклучуваат „без подмачкување“, „намалена реакција“, „специјална бронза“ или „инженерска пластика“ или кога на вашиот проект му треба повторено прилагодување низ варијанти.
