Стандардна завртка со валани навртки
Maitu е професионален производител на завртки за валани навртки. Одржуваме доволен инвентар што покрива стандардни топчести завртки и навртки во различни форми, кабли и оценки за точност. Ние сме посветени на производство на висококвалитетни производи со топчести завртки и создадовме сопствен комплетен синџир на снабдување. Добредојдовте да не контактирате!
Овој стандарден шраф за валани навртки од Maitu е прецизна механичка компонента дизајнирана да го претвора ротационото движење во линеарно движење со исклучителна ефикасност и точност. Како што е дефинирано со инженерските принципи, топчестите завртки работат на механизам за контакт со тркалање. Рециркулирачките топчести лежишта може да го минимизираат триењето помеѓу вратилото на завртката и навртката. Во споредба со трапезоидните оловни завртки, овој дизајн нуди многу поголема механичка ефикасност (обично достигнувајќи над 90%).
Технички карактеристики
1. Навоите на завртките се формираат преку прецизен процес на ладно валање и овој процес ја подобрува цврстината на површината и континуитетот на структурата на зрната додека ја одржува исплатливоста за производство со среден до голем волумен.
2. Конструиран со компактен дизајн на навртката што вклучува канали за враќање на топката и дефлектори, тогаш можеме да обезбедиме непречено рециркулирање на топчињата за лежишта под различни оптоварувања и брзини.
3. Изборните механизми за претходно оптоварување (на пр., двојна навртка или офсет олово) го елиминираат аксијалниот удар. Исто така, тие овозможуваат прецизна повторливост на позицијата.
Предности на перформансите
Процесот на ладно валање предизвикува преостанати напрегања на притисок на површината на завртката, што значително го подобрува:
Време на замор: зголемена издржливост при динамични оптоварувања, со пресметки за оценет век што го следат животниот стандард L10.
Ригидност: оптимизирана вкочанетост за апликации кои бараат висока одзивност и минимална деформација.
Непречено работење: Супериорната завршница на површината (обично Ra ≤ 0,4 μm) ги намалува вибрациите и бучавата.
Спецификации на материјалот
| Вратило за завртка: | Високо јаглероден хром челик (SCM435/SNCM220) преку стврднат до HRC 58-62. |
| Куќиште за ореви: | Легуриран челик со црн оксид или облога од цинк-никел за отпорност на корозија. |
| Топки: | Хромиран челик 100 (GCr15) со изборни керамички алтернативи за апликации со голема брзина. |
Апликативни индустрии
CNC машински алати и индустриска роботика
Воздухопловни системи за активирање
Медицинско снимање и автоматска дијагностичка опрема
Ракување со полупроводничка обланда и литографија
Линии за склопување на батерии за електрични возила
Нашиот стандарден шраф за валани навртки Maitu помина ригорозно тестирање за точноста на положбата. Затоа можеме да обезбедиме усогласеност со оценките за индустриска прецизност (C3-C7). Со комбинирање на економичноста на валани конци со перформанси на топчести завртки, овој производ дава оптимално решение за индустриите за автоматизација каде што прецизноста, долговечноста и вкупните трошоци на сопственост се чувствителни.
Производни параметри
| Тип | Одделение за прецизност | Насока | Започнете | Код | Тип на орев | Ограничена должина | ||
| d | Олово | Мониста Да | Десно/лево | |||||
| 6 | 1 | 0.8 | C10, C7 | R | 1 | SCR00601 | K | 1000 |
| 8 | 1 | 0.8 | C10, C7, C5 | R | 1 | SCR00801 | K | 1000 |
| 2 | 1.2 | C10, C7, C5 | R | 1 | SCR00802 | K | ||
| 2.5 | 1.2 | C10, C7, C5 | R | 1 | SCR0082.5 | К, БСХ | ||
| 10 | 2 | 1.2 | C10, C7, C5 | R | 1 | SCR01002 | К, БСХ | 3000 |
| 4 | 2 | C10, C7, C5 | R | 1 | SCR01004 | К, БСХ | ||
| 12 | 2 | 1.2 | C10, C7, C5 | R | 1 | SCR01202 | K | 3000 |
| 4 | 2.5 | C10, C7, C5 | R | 1 | SCR01204 | U, BSH | ||
| 5 | 2.5 | C10, C7, C5 | R | 1 | SCR01205-A | V,U,BSH,H,A | ||
| 10 | 2.5 | C10, C7, C5 | R | 2 | SCR01210-B | V | ||
| 20 | 2.5 | C10, C7 | R | 4 | SCR01220 | Y | ||
| 14 | 2 | 1.2 | C10, C7, C5 | R | 1 | SCR01402 | K | 1800 |
| 4 | 2.5 | C10, C7 | R | 1 | SCR01404 | BSH | 3000 | |
| 16 | 4 | 2.381 | C10, C7, C5 | R | 1 | SCR01604 (N) | V, I, U, BSH | 3000 |
| 5 | 3.175 | C10, C7, C5 | Р/Л | 1 | SCR01605 | V,NI,NU,BSH | ||
| 10 | 3.175 | C10, C7, C5 | R | 2 | SCR01610 | V,NI,NU,BSH | ||
| 16 | 2.778 | C10, C7, C5 | R | 4 | SCR01616 | Y | ||
| 32 | 2.778 | C10, C7 | R | 8 | SCR01632 | Y | ||
| 20 | 4 | 2.381 | C10, C7, C5 | R | 1 | SCR02004 (N) | V, I, U | 3000 |
| 5 | 3.175 | C10, C7, C5 | Р/Л | 1 | SCR02005 | V,NI,NU,BSH,H,A | ||
| 20 | 3.175 | C10, C7, C5 | R | 4 | SCR02020 | V, Y, H, A | ||
| 40 | 3.175 | C10, C7 | R | 8 | SCR02040 | Y | ||
| 25 | 4 | 2.381 | C10, C7 | R | 1 | SCR02504 (N) | Јас, У | 6000 |
| 5 | 3.175 | C10, C7, C5 | Р/Л | 1 | SCR02505 | V,NI,NU,BSH,H,A | ||
| 10 | 4.762 | C10, C7, C5 | R | 1 | SCR02510-A | НИ, НУ, БШ | ||
| 10 | 6.35 | C10, C7, C5 | R | 1 | SCR02510-B | V | ||
| 25 | 3.969 | C10, C7, C5 | R | 4 | SCR02525 | Y | ||
| 50 | 3.969 | C10, C7 | R | 8 | SCR02550 | Y | ||
| 32 | 4 | 2.381 | C10, C7, C5 | R | 1 | SCRO3204(N) | V, I, U | 6000 |
| 5 | 3.175 | C10, C7, C5 | Р/Л | 1 | SCRO3205 | V,NI,NU,M,H,A | ||
| 10 | 6.35 | C10, C7, C5 | Р/Л | 1 | SCR03210 | V,NI,NU | ||
| 32 | 4.762 | C10, C7 | R | 4 | SCR03232 | Y | ||
| 64 | 4.762 | C10, C7 | R | 8 | SCR03264 | Y | ||
| 40 | 5 | 3.175 | C10, C7, C5 | Р/Л | 1 | SCR04005 | V,NI,NU,H,A | 6000 |
| 10 | 6.35 | C10, C7 | Р/Л | 1 | SCR04010 | V,NI,NU | ||
| 20 | 6.35 | C10, C7 | R | 2 | SCR04020 | V | ||
| 40 | 6.35 | C10, C7 | R | 4 | SCR04040 | Y | ||
| 80 | 6.35 | C10, C7 | R | 8 | SCR04080 | Y | ||
| 50 | 5 | 3.175 | C10, C7, C5 | R | 1 | SCRO5005 | V, H, A | 6000 |
| 10 | 6.35 | C10, C7, C5 | Р/Л | 1 | SCRO5010 | V,NI,NU | ||
| 20 | 9.525 | C10, C7 | R | 1 | SCR05020 | V | ||
| 50 | 7.938 | C10, C7 | R | 4 | SCR05050 | Y | ||
| 100 | 7.938 | C10, C7 | R | 8 | SCR050100 | Y | ||
| 63 | 10 | 6.35 | C10, C7, C5 | R | 1 | SCR06310 | V,NI,NU | 7000 |
| 20 | 9.525 | C10, C7 | R | 1 | SCR06320 | V, NU | ||
| 80 | 10 | 6.35 | C10, C7, C5 | R | 1 | SCR08010 | V,NI,NU | 7000 |
| 20 | 9.525 | C10, C7 | R | 1 | SCR08020 | V, NU | ||
Зошто да не изберете нас?
Индустриска издржливост (HRC 58-62):
Нашите стандардни топчести завртки со валани навртки се изработени од SCM435/SNCM220 високојаглероден хром челик, стврднати за да се постигне површинска цврстина од HRC 58-62. Ова обезбедува извонредна отпорност на абење и ги одржува прецизните оценки C3-C7 во текот на подолг работен век, дури и во опкружувања со високо-работен циклус, како што се CNC обработка или линии на батерии EV.
Оптимизиран сооднос помеѓу трошоците и перформансите:
Со користење на напреден процес на ладно валање, обезбедуваме исплатлива алтернатива на завртките за заземјување без да се загрози механичката ефикасност. Со механичка ефикасност ≥ 90% и површински завршетоци од Ra ≤ 0,4 μm, нашите валани топчести завртки го нудат непреченото движење потребно за медицински и полупроводнички апликации со мал дел од цената на мелењето.
Скалабилна експертиза за производство и приспособување:
Со 10 специјализирани производни линии и историја на развој на преку 16.000 типови на завртки, Maitu се истакнува и во стандардизираните работи со голем волумен и во сложените приспособувања на OEM. Нашиот само-развиен систем за следење на ERP гарантира дека секое барање за прилагодено вод, дијаметар или крајна обработка е извршено со прецизност со нула дефекти.
Потврдена усогласеност со квалитет и глобален досег:
Како производител со сертификат ISO 9001 со повеќе од 12 години извозно искуство, опслуживме над 5.000 глобални клиенти. Нашите стратешки локации во Сужоу и Донгуан ни овозможуваат да користиме зрел синџир на снабдување, осигурувајќи дека испорачуваме компоненти за пренос со високи перформанси кои ги исполнуваат меѓународните стандарди ISO 3408 и JIS B1192.

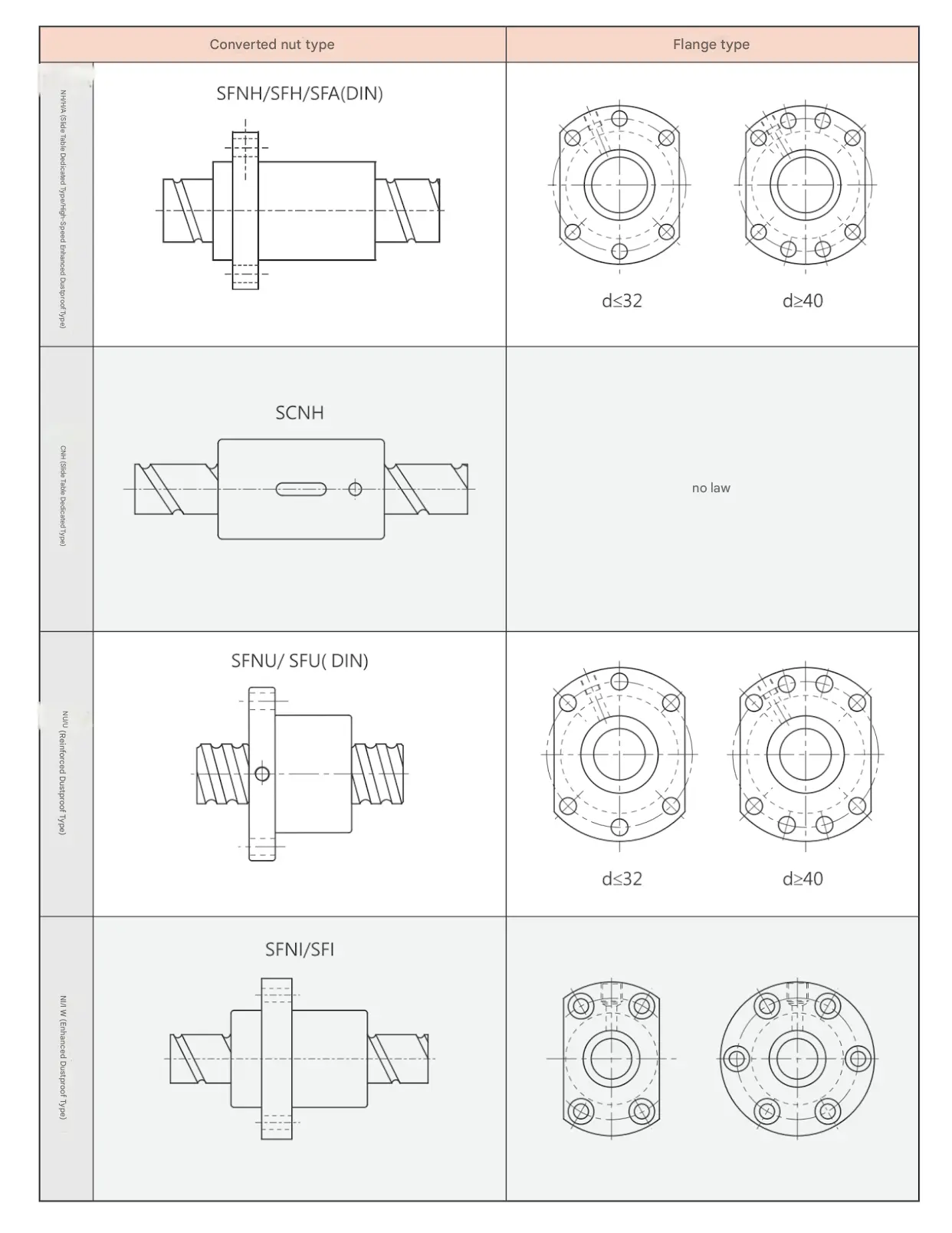

Референца на навртката со топчести завртки
За повеќе детали и други видови ореви, ве молиме контактирајте не.
ЧПП: Клучни технички проблеми
1. Како процесот на ладно валање влијае на работниот век на замор на топчестите завртки Maitu?
Нашиот прецизен процес на ладно валање прави повеќе од само формирање на нишки; индуцира резидуални напрегања на компресија на површината на завртката и го одржува континуитетот на структурата на зрната. Ова значително ја подобрува јачината на замор во споредба со исечените нишки, овозможувајќи им на нашите производи да ги задоволат или надминат стандардите за живот L10 при динамично оптоварување, што значи помалку замени и помал TCO (вкупен трошок на сопственост) за крајниот корисник.
2. Дали Maitu може да обезбеди специјализирани површински третмани за корозивни или чисти средини?
Апсолутно. Нудиме различни облоги на куќиштето на навртките, вклучувајќи црн оксид и облога од цинк-никел, за подобрување на отпорноста на корозија. За брзи или чувствителни средини (како ракување со полупроводници), обезбедуваме и опционални керамички топчести лежишта за да се намали термичката експанзија и да се елиминира потребата од традиционално подмачкување што може да предизвика контаминација.
3. Кои оценки за прецизност се загарантирани за вашата стандардна серија на валани ореви?
Нашите стандардни топчести завртки со валани навртки обично постигнуваат оценки C7 и C5, со способност да стигнат до C3 за специфични апликации со висока прецизност. Секоја серија е подложена на ригорозни тестирања за точноста на положбата и аксијалниот удар. Ако вашата апликација бара нулта реакција, можеме да интегрираме механизми за претходно вчитување (како што се офсет кабли) за да обезбедиме максимална цврстина.
4. Како Maitu се справува со техничката валидација за прилагодените OEM цртежи?
Секој сопствен проект започнува со техничка ревизија од нашиот 10-член инженерски тим. Ги прегледуваме вашите CAD цртежи за концентричноста, компатибилноста на профилот на конецот и соодветноста на материјалот (на пр., PEEK или нерѓосувачки челик за одредени индустрии). Ние обезбедуваме формална потврда и често споделуваме продукциски видеа за време на фазата на производство за да обезбедиме финалниот производ совршено да се усогласи со вашите спецификации за дизајн.
